KOTŁY GAZOWE KZ-4G żeliwne automatyka gazowa sterująca i pogodowa



---------------------------------------------------------------------------------------------------------------------------------------------------------------

MODERNIZACJA KOTŁOWNI GAZOWYCH ...modernizacja strony wodnej kotłowni w celu wydłużenia żywotności kotłów: wyrównanie oporów hydraulicznych,przygotowanie(zmiękczanie) wody kotłowej dla ochrony przed kamieniem kotłowym;ochrona powrotu kotła,różnicowanie temperatury kotła i odbiorów pracujących przy różnych temperaturach wody grzewczej poprzez stosowanie automatyki sterującej nadrzędnej i odpowiednich układów wykonawczych znacząco wydłuża żywotność kotłów i zmniejsza zużycie paliwa.

---------------------------------------------------------------------------------------------------------------------------------------------------------------

.

--------------------------------------------------------------------------------------------------------------------------------------------------------------

stkz-r4

AUTOMATYKA REGULACYJNO ZABEZPIECZAJĄCA

Poszczególne urządzenia automatyki są ze sobą ściśle związane i tworzą zespół sterujący automatycznie pracą kotła zapewniając jego bezpieczne użytkowanie
W skład tego zespołu wchodzą:
1.Zawór gazowy elektromagnetyczny zainstalowany na dopływie gazu.
2.Termostat podwójny składający się z termostatu regulacyjnego o zakresie nastaw 30-90 st C i termostatu zabezpieczającego przed przegrzaniem dopszcalnej temperatury wody w kotle STB 95 st C.(dla wersji KZ-4G), lub sterownik dwufunkcyjny VSG-04 co+cwu steruje pracą kotła zastosowanego do ogrzewania budynku i przygotowania ciepłej wody użytkowej w podgrzewaczu pojemnościowym lub wymienniku pośrednim.Sterownik wyposażony jest zarówno w termostaty regulacyjne i ograniczający dopuszczalną temperaturę wody w kotle.
3.Czujnik zabezpieczenia przed wstecznym ciągiem zainstalowany na przerywaczu ciągu.
4.Palnik dyżurny(pilot) wraz z termoparą nadzorującą w sprzężeniu zwrotnym pracą tegoż palnika.

OPIS KORPUSU ŻELIWNEGO KOTŁA KZ-4G

Korpus kotła posiada budowę członową.Wielkośc kotła wyznacza liczba członó która wynosi od 3 do 7.W każdym kotle występują dwa człony skrajne i człon lub człony środkowe.Człony skrajne różnią się od członów środkowych i stanowią elementy nośne kotła.Człony środkowe w dolnej części krótsze tworzą komorę spalania.Odpowiednio ukształtowane żebra członów,stykając się ze sobą tworzą w korpusie kanały przepływu spalin.

AUTOMATYKA PODSTAWOWA KOTŁA KZ-4G

>elektrozawór gazowy KZ-4G V4400C

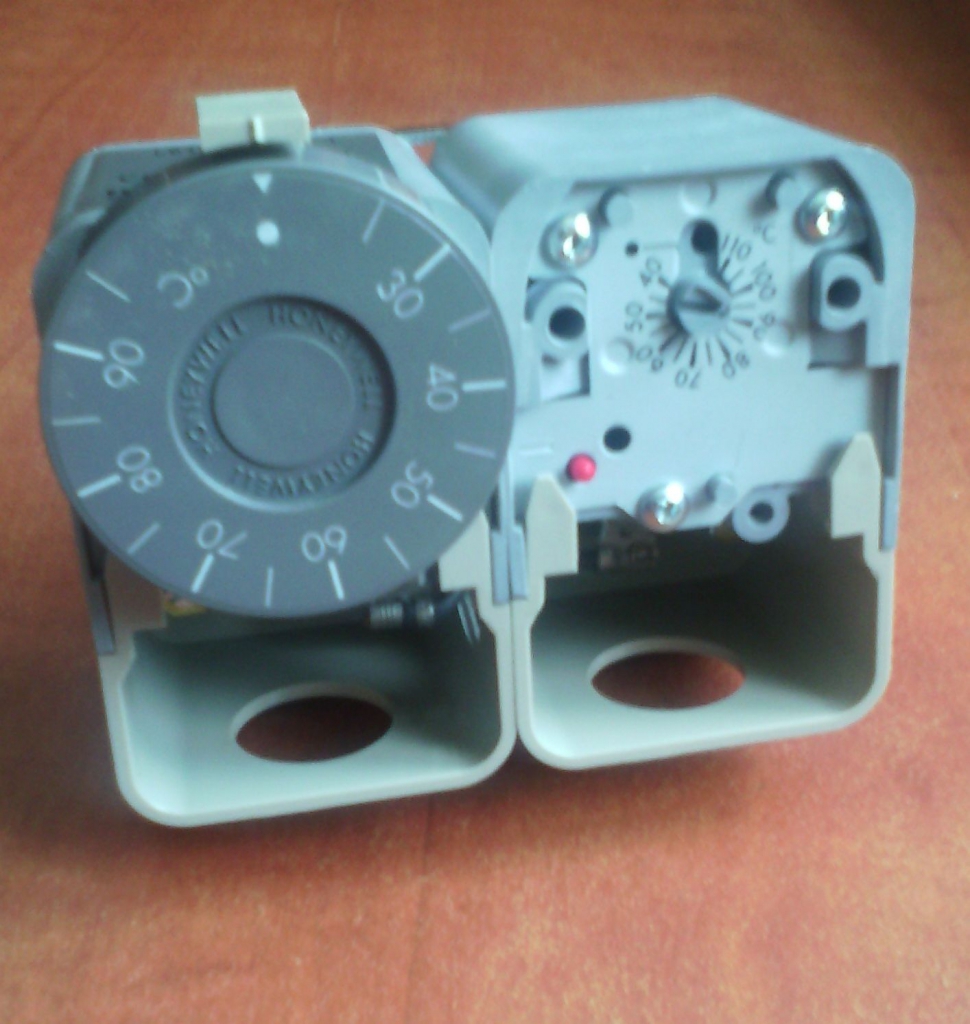

>termostat regulacyjno-zabezpieczający KZ-4G

>termopara KZ-4G ( stary/nowy typ)

>zespół palnika pilotowego KZ-4G

>segmenty palnika gazowego KZ-4G L55(do płyt stalowych ramy palnika ; KZ-4G L20(do płyt żeliwnych ramy palnika

stkz-25





Wyszukaj według

Nazwa:
Maksymalna cena:
  Sortuj rosnąco Sortuj malejąco
Szukaj w opisach:

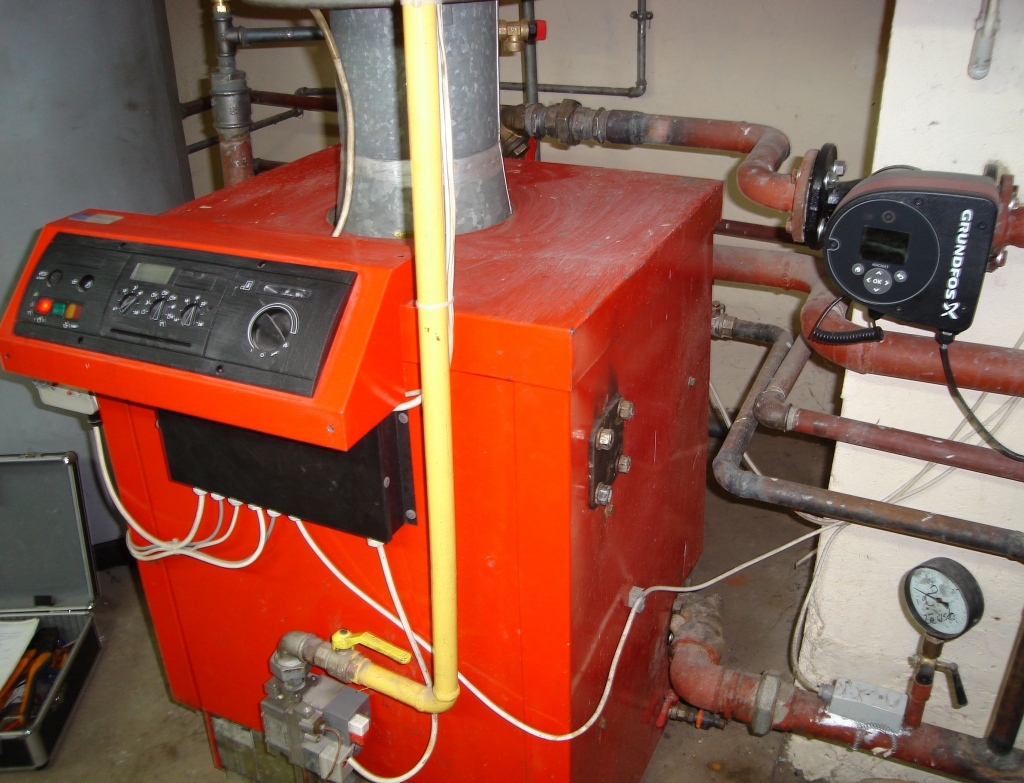

Modernizacja kotłowni gazowych KZ-4G w układach zintegrowanych



blaszki mocujące i palniki pilotowe

W zależności od rocznika budowy kotła ,rodzaju płyty palnikowej (żeliwna-stary typ lub blaszana nowy typ) stosowane były dwa rodzaje blaszek mocujących i ustalających położenie palnika pilotowego). Palnik pilotowy w górnej części zdjęcia-jest to palnik nowego typu stosowany od połowy lat 90 tych,przystosowany do termopary nowego typu z kołnierzem,gwint mocowania termopary M11 Palnik pilotowy w dolnej części zdjęcia-jest …


starsze typy elektrozaworów gazowych

Rodzaje zaworów stosowanych w kotłach KZ-4G w latach 80-tych i na początku lat 90-tych.Posiadamy w sprzedaży części do omawianych zaworów, świadczymy usługi serwisowe kotłów KZ-4G z opisywaną automatyką.
